簡介一種直角雙向旋轉接頭
作者：超級管理員 來源：本站
在鉆探灌壓行業，海底加壓中轉站會遇到機器需要在水下作業，成直角的同步旋轉機構間進行高壓流體介質的輸送并需要傳遞一定動力的問題，基本上采用普通旋轉裝置解決。其水下作業與高壓介質的輸送并需要傳遞一定動力的問題，基本上采用普通旋轉裝置解決。其水下作業與高壓介質使得普通旋轉裝置易磨損，壽命短，更換頻繁，浪費物力，財力。

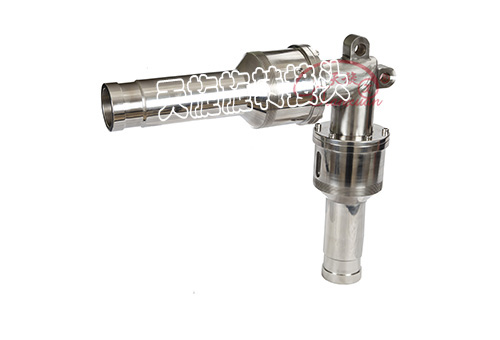

天旋公司實用新型專利是一種結構簡單、密封性能好、接頭成90°同步旋轉并滿足均速傳遞動力、又能符合全密封浸泡在液體環境內的直角雙向旋轉接頭。
本實用新型的優點效果：
該直角雙向旋轉接頭采用密封且接頭的旋轉部分全部密封，這使接頭的密封性能得到了保證；接頭整體采用不銹鋼材質，具有良好的防腐蝕性。這些特點使接頭能夠全部浸入在壓力為0.3MPa-0.6MPa液體中而不泄露，振安全輸送介質的目的。接頭采用了一對圓錐滾子軸承，保證了接頭能夠承受一定的軸向壓力。在接頭的殼體上設計有雙鍵槽和管螺紋，便于傳遞齒輪的安裝和牢固鎖緊，達到傳遞足夠的動力的目的。本實用新型的最高轉速為300轉/分，承受的最高壓力為30MPa，適用于全浸泡海水、弱酸堿液體、工業冷卻水溫度不超過65℃的介質中。
一種直角雙向旋轉接頭，包括直角外管、螺栓、彈簧墊圈、壓蓋、靜密封圈、第一殼體、半分環法蘭、半分環、組合密封圈、軸用彈性擋圈、第一個隔套、圓錐滾子軸承、第二隔套、動密封圈、第二殼體，其特征在于：所述第一殼體、第二殼體和壓蓋間隙均設有靜密封圈密封，壓蓋和直角外管之間設有動密封圈；在直角外管的端部與第一殼體、第二殼體采用密封件密封；第一殼體、第二殼體接頭殼體設有凸臺、兩個鍵槽和螺紋，使齒輪與第一殼體、第二殼體固定為一體；第一殼體、第二殼體一端與設備軸均采用快換法蘭緊固連接。
